Műszaki leírás




GRANDE KONTÉNER KFT

METALBOX s.r.l  MAGYARORSZÁGI KÉPVISELETE

1

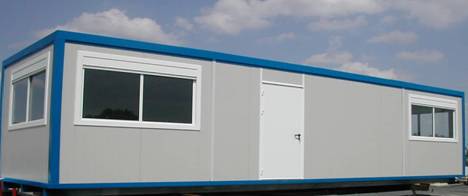

Általános Műszaki leírás könnyűszerkezetes hőszigetelt őr porta irodakonténerekre

A konténerek egyedi igények szerint kerülnek, összeszerelésre gyártásra nagy raktári készletre való betárolás teszi lehetővé, hogy a kívánt konténert akár 2 munkanapon belül átveheti kulcsrakészen.



2    3  4


( D )  szerkezet:

A tartó alapzat U és cinkelt acél profilokból áll. Az alapzat egy külső (préselt?) profilból és megfelelően méretezett átlós profilokból áll.
A konténer teteje olyan profilokból áll melyeknek feladatuk a tartani és blokkolni a fedő paneleket és az esőcsatornát.
Az ajzat és a tető közti összekötést külső heggesztett és csavarozott préselt panel falak biztosítják.
Az alsó emelő rudak biztosítják a stabil szerkezetet és a vízvezeték kivezetését mosdó esetén.
A boxokat a tetőn található emelő foggantyúk seggítségével mozdíthatjuk.

A profilok vastagsága 15/10 mm
Tetőn át emelhető



( C )
     5

A külső falak:a falak hőszigetelt préselt szendvics  panelekből vannak, melyek előrelakkozott RAL 9002 szürkés-fehér belső mikrobordás acél lemezekből vannak közöttük önoltodó szivacs-poliuretán.A panelek közti illeszkedés plusz mínusz!

40mm fal vastagság
K=0,50 W/m2k hőterjedés együtthatója


( C )
     6
Belső falak:
Ugyanazok a jellemzők, mint a külső falakra.
40mm falvastagság ( K= 0.45 Kcal/m2h?C )
általános 30-as téglafalnak felelmeg.
Tűzvédelmi követelmények
A Lattonedil panelek habanyaga önkioltó típusú kemény poliuretán hab. A panelek a nehezen éghető kategóriába sorolhatóak.


Tető:
       7


( A )

A tető keretje 10mm cinkelt lemez ipariezüstel forasztva darufülel szerelve.
A tető lapos , hőszigetelt ,szendvics panelek alkotják, melyek előrefényezett szürkés-fehéracél lemezekből vannak  kívül cinkelt belül poliuretán, önoltó szivacs. A panelek közti illeszkedés plusz mínusz.

Vastagság: 30mm+ 40 mm mikro bordás acél lemez!
Hőterjedés ( K= 0.42 Kcal/m2h?C )
Külső esővíz elvezetőcsatorna csonk.


( B ) Padló:
       8

Padló merevítés. 50 cm keresztbe bordázva U alaku kalpprofillal

V 100 Melamines forgácsból készül vízhatlan talapzat 18mm vastagság ,GST csavarokkal rögzítve
Szigetelés:  3 cm lépésálló hőszigetelő lemez közöte P-hab kitöltés.
Padlóborítás : 2mm habosított Linoleum padló különleges gumianyaggal fixált, nagy kopásálloság.


Nyilászárók

Az ajtó & ablak igény szerint kerül beépítésre!

Fényezett aluminiumból készülnek  fehér RAL 9010  szinterezve rácspálcával szerelve.
Üvegezés:3-3-3-mm edzet thermoüvegüveggel
Az összes ajtó Yale tipusú zárral van ellátva. Az ajtók nyitási iránya nem változtatható..

Ellátva:
Féligüvegezett bejáratiajtó , ,1.050 x 2,100 mm . termo üveggel
biztonsági hengerzárbetétel szerelve.
9                   10

1,050 x 1,120 toló, ablak, 3-3-3-mm edzet thermoüvegüveggel  rácspálcával szerelve igény szerint PVC redőnnyel
11                                12


Nagy Panoráma ablak
2,050 x 1,120 toló, ablak, 3-3-3-mm edzet thermoüvegüveggel  rácspálcával szerelve igény szerint PVC redőnnyel

13


Pénztár ablak.


14                              15

Kiadópult + 60 w lámpatest




Elektromos berendezés

Mik 16/40 es Falonkivüli csatornában vezetett kábelezés szerelvényezés,3x1.5 MB-CU vezetékelés
Külső csatlakozás falon kívüli kötődoboz 85x85x4 E-113 IP54
2x36 w neon lámpatest, 2+1  db dugalj, 1 db  kapcsoló, 2 db16 B kismegszakító,
1 db 1 fázisú 25/2-0.03 Pak-252 érintésvédelmi fírelé, 1db XBS kapcsoló tábla.
Az elektromos felszerelés igényszerint kérheti pl.neon,konektorok számát meghatározhatja igényszerint kerül felszerelésre az ön által kijelölt helyre..

Keret fényezés Ral: 9002  törtfehér  ( opció szinválasztás RAL kód szerint)
csak az alsó és a felső keretre vonatkozik.

ami a vevőt terheli:

a következő terhek a vevőt érintik
megfelelő betonalap,egyenes szintezett tömör talaj  a konténerek összeszereléséhez telepítéséhez
közmű hálozatra köthetőek a konténerek
a terület megfeleljen az összerakáshoz
a helyi hatóságok által kért hivatalos engedélyek birtoklása
tervezési és mérnöki kötelezettségek, rajzok és dokumentumok a közszervezeteknek, mint TŰZOLTÓSÁG,ÁNTSZ,ÖNKORMÁNYZATI HIVATAL (az általuk kért változtatások a vevőt terheli)


ami az eladót  terheli:

pontos gyors szállítás
köbbérezés határidőn túli szállítás esetén. A szállítási határidőn belüli nem  teljesítés esetén az első 3 napra naponta esedékes kötbér a nettó vételár 0,5% -a, 15 napon túli szállítás esetén kötbér
1%-ra emelkedik. Azonban a kötbér teljes összege nem haladhatja meg a nettó összeg 15% -át.
Ezalól kivételt képez ha a megrendelő nem tudja fogadni a megrendelt konténert,vagy ha természeti, iparikatasztrófa vagy balesetben bekövetkezett előre nem számított esemény-ek.( minden olyan kizáró ok amit az nem az eladót terhel.)

Garancia.
Szállító garantálja, hogy a konténer első osztályú minőségben gyártja és szereli össze, és arra 13 hónap szerkezeti  garanciát vállal. Kivéve a kopóalkatrészre.
A garancia nem érvényes a nem rendeltetésszerű használatból származó sérülésekre.
?Saját szállítás, elemi kár, vihar, közúti baleset, más idenemsorolt sorolt események?

A megrendelt konténer - átadási dátuma:? A megrendeléstől számitott  2-4  munkanap  (raktáron lévő készlettre és standart modelekre érvényes)


Kérjen  személyre szabott árajánlatott az igényeszerinti konténere.

Online ajánlatot kérek
AJÁNLATKÉRÉS







Termékszám: 34.20. 6999 VTSZ: 9406 00 31
Nyilatkozat a konténer állapotáról:  ÚJ
A konténer megfelel az európai valamnt a MAGYAR   szabványnak.
Beszerzése. UNIÓ Olaszország&Magyarország.

Minden konténer vásárláskór ön a magyarvállalkozást támogatta

Köszönjük hogy termékeinket választotta.

Üdvözlettel GRANDE KONTÉNER KFT és CSAPATA.
